Visual Contour Digitizer
Konturdarstellung und Vermessung frei geformter, ebener Teile
Die Geräte der Baureihe VCD erlauben die exakte Vermessung und den Vergleich großer flacher und in der Kontur frei geformter Teile. Mit dem System besteht die Möglichkeit, von Teilen, die nur als Schablone oder Musterteil vorliegen, auf einfache Weise eine maßgetreue Konturdarstellung zu erzeugen.
Eigenschaften
- Maßgetreue Konturdarstellung von Schablonen oder Musterteilen

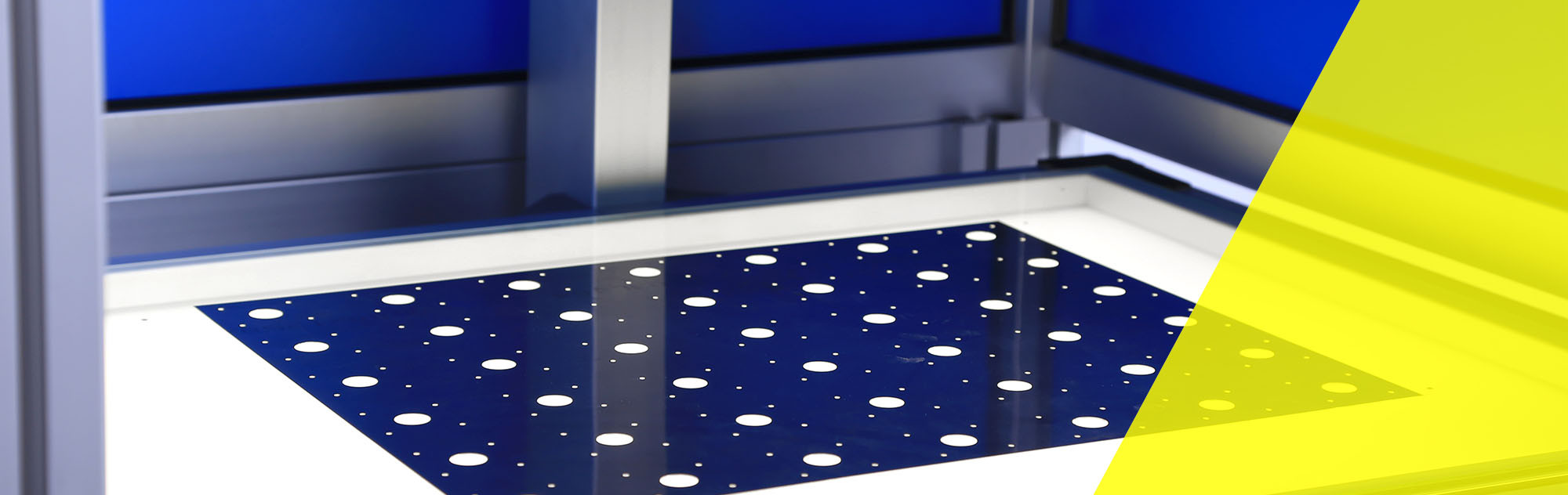

- Gleichmäßig ausgeleuchtete Auflagefläche aus Sicherheitsglas
- Kalibrierungs- und Entzerrungsverfahren
- Berücksichtigung der Materialhöhe
- Ausgabe der Messergebnisse als Konturdatei in den Formaten DXF, IGES
- Scanzeit ca. 45s je Kamera, Prozesszeit ab 60s
Technische Daten
| Auflagefläche | Gleichmäßige ausgeleuchtetes Sicherheitsglas |
| Abbildungskontrast | Dimmergesteuerte Hochfrequenzlichtquellen |
| Ausgabeformat | Konturdatei in den Formaten DXF, IGES |
| Optionales Modul | Kontur- und Maßvergleich mit CAD-Datei |
| Umfang | PC, Betriebssystem Windows 7/10 und VCD-Software |
| Prozesszeit | ca. 60 s |
| Max. Materialdicke | 5 mm |
| Stromversorgung | 230V, 50 Hz |
| Leistungsaufnahme | 350 - 2000 VA |
| Umgebungstemperatur | 15 - 30°C, optimal: 20°C |
Baureihe VCD
| Art | Tischmessplatz |
| Kamera | 1-Kamera-System |
| Messfläche | 420 x 300 mm |
| Messunsicherheit | 0,06 mm |
| Aufstellmaße | 600 x 500 mm |
| Arbeitshöhe | Tischhöhe + 200 mm |
| Gesamthöhe | Tischhöhe + 1000 mm |
| Art | Tischmessplatz / Standmessgerät |
| Kamera | 1-Kamera-System |
| Messfläche | 600 x 420 mm |
| Messunsicherheit | 0,08 mm |
| Aufstellmaße | 700 x 600 mm / 900 x 600 mm |
| Arbeitshöhe | Tischhöhe + 200 mm |
| Gesamthöhe | Tischhöhe + 1000 / 2000 mm |
| Art | Standmessgerät |
| Kamera | 1-Kamera-System |
| Messfläche | 800 x 600 mm |
| Messunsicherheit | 0,15 mm |
| Aufstellmaße | 1200 x 1000 mm |
| Arbeitshöhe | 800 mm |
| Gesamthöhe | 2500 mm |
| Art | Großmesstisch |
| Kamera | 2-Kamera-System |
| Messfläche | 2000 x 1500 mm |
| Messunsicherheit | 0,20 mm |
| Aufstellmaße | 2300 x 1800 mm |
| Arbeitshöhe | 600 mm |
| Gesamthöhe | 2600 mm |
| Art | Großmesstisch |
| Kamera | 2-4-Kamera-System |
| Messfläche | 3000 x 2000 mm |
| Messunsicherheit | 0,20 mm |
| Aufstellmaße | 3500 x 2300 mm |
| Arbeitshöhe | 600 mm |
| Gesamthöhe | 4100 mm |
