LQScan 3018

Ledermessmaschine zur simultanen Flächen- und Dickenmessung

Mit LQScan-Messgeräten können vollflächige simultane Flächen- und Dickenmessung von Leder (und anderen nicht­trans­pa­renten Materialien) effizient durchgeführt werden. Die mit der Anlage erreich­te Genauig­keit für die Flächen­messung ist deutlich höher als in der Norm EN ISO 11646 (Leder: Flächenmessung) definiert.

Eigenschaften

  • Komplettsystem zur Ledervermessung
  • System inkl. Ablageeinrichtung (Fördertechnik zum Stapeln der Naturleder nach der Vermessung)
  • Hochpräzisere Messung: Messgenauigkeit von 25 μm im Bereich 0,5 bis 4,0 mm
  • Leder im Durchlauf, mehrere Bandgeschwindigkeiten wählbar

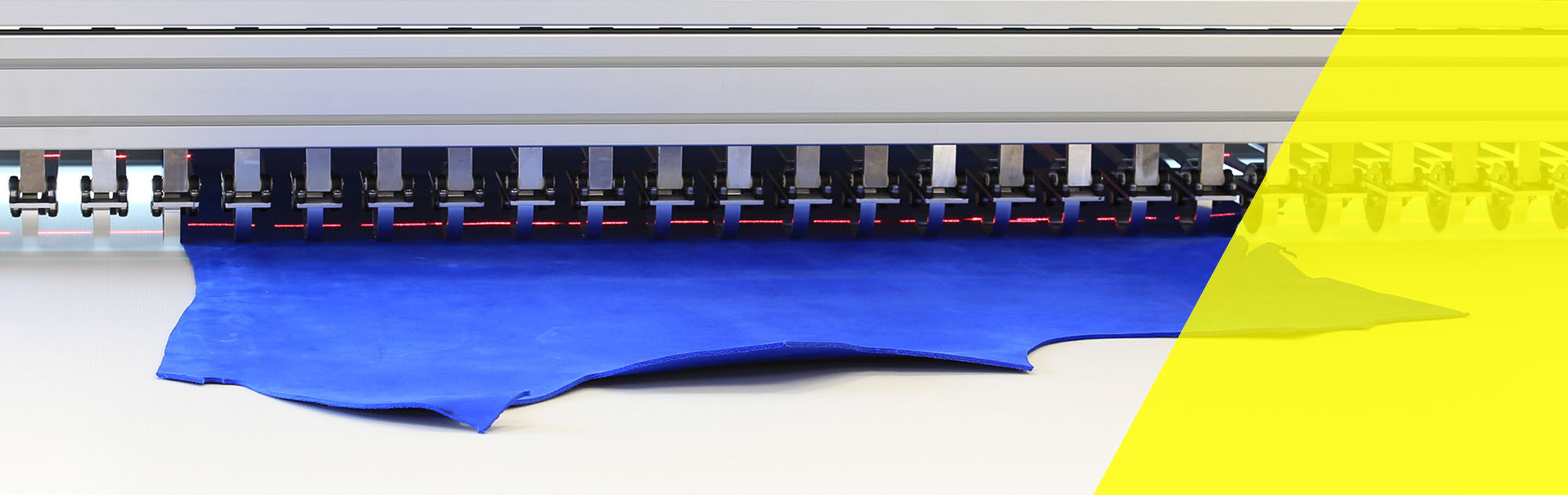

  • Optomechanische „Abtastung“ von Dicke und Umriss mit neuer Kamera- und Lasertechnik
  • Berechnung von qualitäts- und kalkulationsrelevanten Kenngrößen für vorgegebene Toleranzbänder
  • Hoher Systemtakt: ≤ 20s, einhergehend mit der Kapazität für die Vermessung von bis zu 4000 m² Naturleder pro Schicht

Weitere Details

Technische Daten
Messobjekte bis 3 m x 1,8 m x 5 mm (L x B x H) abhängig von Ausführung
Messgenauigkeit 25 μm im Bereich 0,5 bis 4,0 mm
Messtaktzeit ≤ 20s
Kapazität bis zu 4000 m² Naturleder pro Schicht
Messprinzip und Datenverarbeitung
  • Leder im Durchlauf, mehrere Bandgeschwindigkeitenwählbar
  • Optomechanische „Abtastung“ von Dicke und Umriss mit neuer Kamera- und Lasertechnik
  • Berechnung von qualitäts- und kalkulationsrelevanten Kenngrößen für vorgegebene Toleranzbänder
  • Datenspeicherung in kundeneigener SAP-Umgebung
  • Kundenspezifische Gerätekonfiguration: 1,60 m Arbeitshöhe
  • Signali­sierung von Toleranz­über­schreitungen
  • Datenbankanbindung, Labeldruck
Ausführungen
Typ Materialbreite Abmessungen (LxBxH)
LQScan1809 bis 900 mm ca. 4 m x 1 m x 2 m
LQScan3018 bis 1.800 mm ca. 7 m x 2 m x 2 m

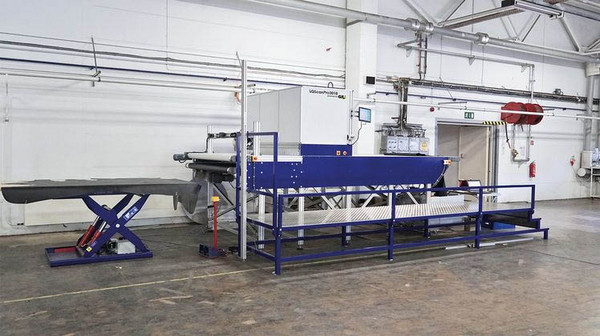

LQScanPro3018 bis 1.800 mm ca. 11 m x 2 m x 2 m (inkl. automatischer Ablagetechnik)
LQScan3036 bis 3.600 mm ca. 7 m x 4 m x 2 m
